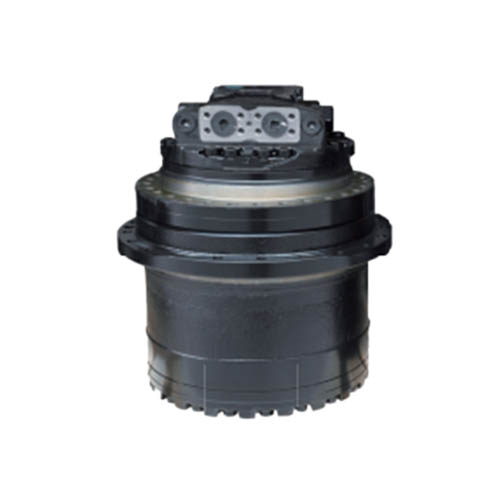

| MODEL | Reduction Gear | Hydraulic Motor | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gear Ratio(I) | Max. Output Torque | Max. Output Speed | Min. Displacement | Max. Displacement | Max. Speed | Max. Pressure | Min. Brake Torque at Motor Shaft | Application | |||||||||||||||||||||||||||||||||||||||||||||||
| - | Nㆍm | rpm | cc/rev | cc/rev | rpm | MPa | Nㆍm | Ton | |||||||||||||||||||||||||||||||||||||||||||||||
| DM03VE | 48.636 | 4,300 | 70 | 22.9 | 4,000 | 27.5 | 50 | 3~3.5 | |||||||||||||||||||||||||||||||||||||||||||||||
| DM05VH | 58.943 | 7,350 | 90 | 27 | 32.5 | 4,500 | 29.4 | 110 | 4~5.5 | ||||||||||||||||||||||||||||||||||||||||||||||
| TM07VC | 53.706 | 8,340 | 60 | 34 | 55.8 | 3,900 | 34.3 | 100 | 5~7 | ||||||||||||||||||||||||||||||||||||||||||||||
| DM09VD | 45.97 | 10,790 | 60 | 34 | 55.8 | 3,900 | 34.3 | 150 | 7~8 | ||||||||||||||||||||||||||||||||||||||||||||||
| TM10VD | 54.467 | 12,250 | 70 | 34 | 55.8 | 3,900 | 34.3 | 110 | 8~10 | ||||||||||||||||||||||||||||||||||||||||||||||
| TM22VC | 53.706 | 23,340 | 60 | 54 | 86 | 3,300 | 34.3 | 290 | 14~16 | ||||||||||||||||||||||||||||||||||||||||||||||
| TM30VD | 39.14 | 34,200 | 56 | 110 | 175 | 2,800 | 34.3 | 490 | 15~18 | ||||||||||||||||||||||||||||||||||||||||||||||
| TM40VD | 49.95 | 45,610 | 60 | 119 | 175 | 2,800 | 34.3 | 490 | 20~26 | ||||||||||||||||||||||||||||||||||||||||||||||
| TM60VD | 46.12 | 68,640 | 52 | 221 | 280 | 2,400 | 34.3 | 870 | 30~34 | ||||||||||||||||||||||||||||||||||||||||||||||
| TM70VD | 54.47 | 78,400 | 45 | 221 | 280 | 2,400 | 34.3 | 870 | 36~42 | ||||||||||||||||||||||||||||||||||||||||||||||
| DM100VF | 68.23 | 102,430 | 40 | 221 | 280 | 2,700 | 34.3 | 870 | 45~55 | ||||||||||||||||||||||||||||||||||||||||||||||

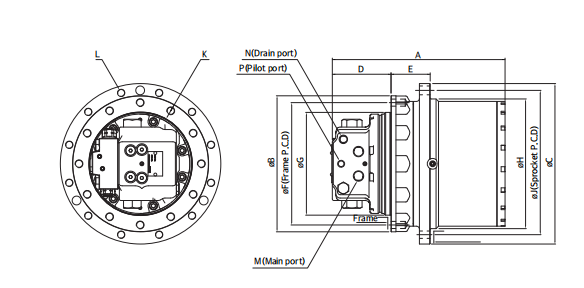

Dimensions
| MODEL | A | B | C | D | E | F (Frame P.C.D) | G | H | J (Sprocket P.C.D) | K (Frame) | L (Sprocket) | M (Main port) | N (Drain port) | P (Pilot port) | |||||||||||||||||||||||||||||||||||||||||
| DM03VE | 247.7 | 215 | 255 | 78 | 70 | 192 | 165 | 204 | 232 | 11-M12XP1.75 | 9-M12XP1.75 | PF1/2 | PF1/4 | 9/16-18UNF | |||||||||||||||||||||||||||||||||||||||||
| DM05VH | 315.5 | 246 | 288 | 102 | 75.5 | 220 | 180 | 230 | 262 | 14-M14XP2.0 | 12-M14XP2.0 | PF1/2 | PF1/4 | PF1/4 | |||||||||||||||||||||||||||||||||||||||||
| TM07VC | 348.5 | 268 | 306 | 126 | 68 | 244 | 210 | 250 | 282 | 12-M14XP2.0 | 12-M14XP2.0 | PF1/2 | PF3/8 | PF1/4 | |||||||||||||||||||||||||||||||||||||||||
| DM09VD | 340 | 280 | 326 | 126 | 80 | 250 | 210 | 265 | 300 | 12-M16XP2.0 | 12-M14XP2.0 | PF1/2 | PF3/8 | PF1/4 | |||||||||||||||||||||||||||||||||||||||||
| TM10VD | 356 | 278 | 328 | 123 | 80 | 250 | 210 | 265 | 300 | 12-M16XP2.0 | 15-M14XP2.0 | PF1/2 | PF3/8 | PF1/4 | |||||||||||||||||||||||||||||||||||||||||
| TM22VC | 396 | 308 | 394 | 124 | 99.5 | 280 | 246 | 324 | 364 | 20-M16XP2.0 | 15-M16XP2.0 | PF3/4 | PF1/2 | PF1/4 | |||||||||||||||||||||||||||||||||||||||||
| TM30VD | 467.5 | 370 | 432 | 140.5 | 99.5 | 340 | 300 | 362 | 402 | 30-M16XP2.0 | 24-M16XP2.0 | PF3/4 | PF1/2 | PF1/4 | |||||||||||||||||||||||||||||||||||||||||
| TM40VD | 502.5 | 370 | 470 | 138 | 98.5 | 340 | 300 | 402 | 440 | 30-M16XP2.0 | 30-M16XP2.0 | PF1, SAE 1" | PF1/2 | PF1/4 | |||||||||||||||||||||||||||||||||||||||||
| TM60VD | 553 | 460 | 525 | 166 | 112 | 425 | 380 | 450 | 490 | 30-M20XP2.5 | 28-M20XP2.5 | SAE 1" | PF1/2 | PF1/4 | |||||||||||||||||||||||||||||||||||||||||
| TM70VD | 553 | 460 | 525 | 166 | 112 | 425 | 380 | 450 | 490 | 24-M24XP3.0 | 32-M20XP2.5 | SAE 1" | PF1/2 | PF1/4 | |||||||||||||||||||||||||||||||||||||||||
| DM100VF | 668 | 500 | 586 | 207 | 130 | 460 | 420 | 510 | 550 | 26-M24XP3.0 | 36-M20XP2.5 | SAE 1-1/4" | PF1/2 | PF1/4 | |||||||||||||||||||||||||||||||||||||||||
