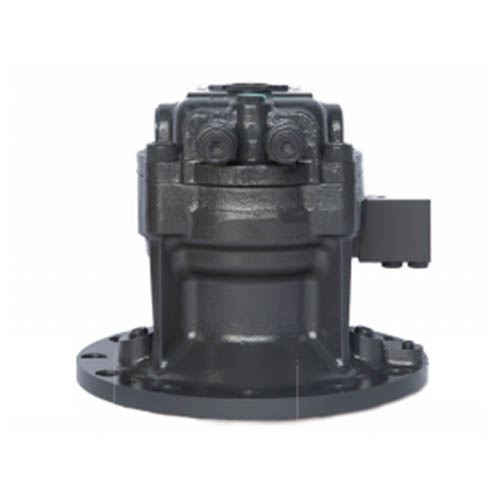

Specifications
| MODEL | Swing device | Hydraulic Motor | Application | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gear Ratio(I) | Theoretical Output Torque | Max. Output Speed | Min. Displacement | Max. Displacement | Max. Speed | Max. Pressure | Brake Torque | ||||||||||||||||||||||||||||||||||||||||||||||||
| Swing device | Hydraulic motor | - | Nㆍm | rpm | cc/rev | cc/rev | rpm | MPa | Nㆍm | Ton | |||||||||||||||||||||||||||||||||||||||||||||
| TSM32-RG250 | HS032 | 19.464 | 2,453 | 100 | 25 | 31.5 | 1600 | 25 | 137.3 | 5~6 | |||||||||||||||||||||||||||||||||||||||||||||
| TSM56-RG400 | HS056 | 19.464 | 3,924 | 85 | 46 | 55.8 | 1600 | 25 | 176.5 | 7~8 | |||||||||||||||||||||||||||||||||||||||||||||
| TSM86-RG700 | HS086 | 19.041 | 6,867 | 80 | 64 | 86.0 | 2200 | 29 | 411.9 | 13~17 | |||||||||||||||||||||||||||||||||||||||||||||
| TSM140-RG1600 | HS140 | 21.581 | 15,696 | 75 | 128 | 140.5 | 1700 | 33 | 696.3 | 17~25 | |||||||||||||||||||||||||||||||||||||||||||||
| T3X170-RG2000 | HS170 | 24.739 | 19,620 | 70 | 155 | 169.4 | 1500 | 29 | 696.3 | 29~32 | |||||||||||||||||||||||||||||||||||||||||||||
| TSM260-RG2400 | HS260 | 19.56 | 23,544 | 70 | 240 | 278.8 | 1400 | 29 | 1314.5 | 34~42 | |||||||||||||||||||||||||||||||||||||||||||||
| TSM260-RG2700 | HS260 | 21.968 | 26,487 | 65 | 240 | 278.8 | 1400 | 29 | 1314.5 | 34~42 | |||||||||||||||||||||||||||||||||||||||||||||

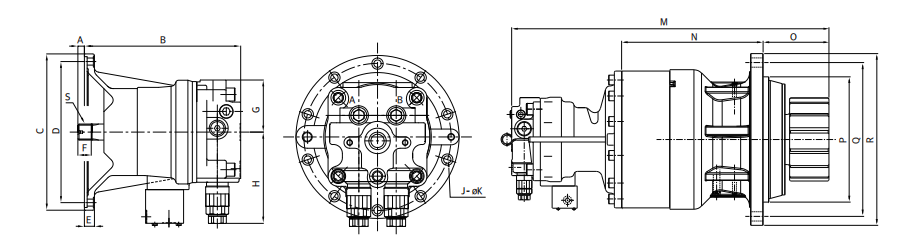

Dimensions
| MODEL | A | B | C | D | E | F | G | H | S | J - øK | M | N | P | P | Q | R | |||||||||||||||||||||||||||||||||||||||
| TSM32-RG250 | 16.7 | 189.0 | ø223 | ø203 | 15 | 20.5 | 72 | 108.5 | 15tooth-16/32 Pitch | 6 - ø13 | 419 | 129.0 | 101 | ø200 | ø275 | ø303 | |||||||||||||||||||||||||||||||||||||||
| TSM56-RG400 | 16.7 | 205.0 | ø235 | ø210 | 15 | 20.5 | 66 | 102.5 | 15tooth-16/32 Pitch | 6 - ø13 | 464 | 153.0 | 106 | ø200 | ø275 | ø303 | |||||||||||||||||||||||||||||||||||||||
| TSM86-RG700 | 17.0 | 282.0 | ø288 | ø260 | 19 | 25.0 | 96 | 168.0 | m=1.667, z=16 | 10 - ø13 | 630 | 228.5 | 119 | ø220 | ø290 | ø323 | |||||||||||||||||||||||||||||||||||||||
| TSM140-RG1600 | 31.5 | 301.5 | ø307 | ø282 | 20.5 | 34.5 | 117 | 168.5 | m=2.5, z=16 | 16 - ø13 | 808 | 344.0 | 162 | ø310 | ø360 | ø400 | |||||||||||||||||||||||||||||||||||||||
| T3X170-RG2000 | 19.0 | 306.0 | ø382 | ø344 | 20 | 28.0 | 117 | 168.5 | m=2.5, z=16 | 12 - ø19 | 906 | 416.0 | 184 | ø390 | ø520 | ø570 | |||||||||||||||||||||||||||||||||||||||
| TSM260-RG2400 | 57.5 | 344.0 | ø183 | ø162 | 18 | 39.5 | 157 | 185.5 | m=2.5, z=20 | 4 - ø18 | 990 | 409.0 | 194 | ø350 | ø430 | ø480 | |||||||||||||||||||||||||||||||||||||||
| TSM260-RG2700 | 57.5 | 344.0 | ø183 | ø162 | 18 | 39.5 | 157 | 185.5 | m=2.5, z=20 | 4 - ø18 | 990 | 409.0 | 194 | ø350 | ø430 | ø480 | |||||||||||||||||||||||||||||||||||||||
