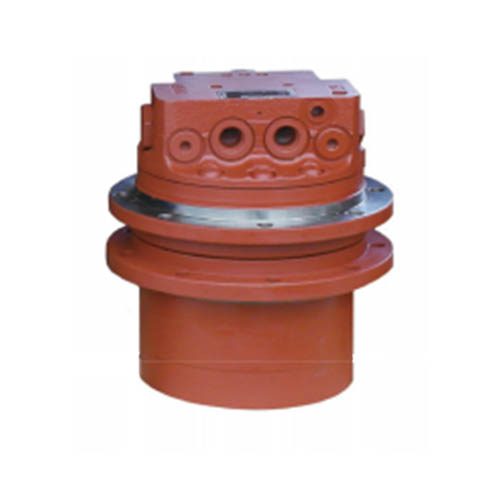

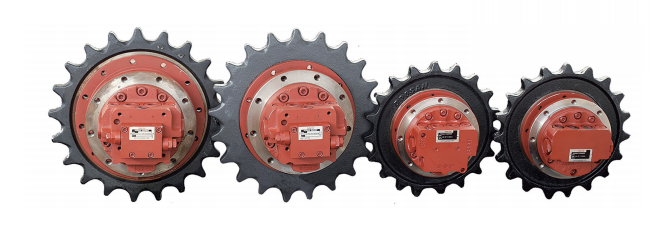

PHV Series TRAVEL DEVICE _ Specifications
| MODEL | Max. output torque(Nㆍm) | Maxium final displacement (㎤/rev) | Max. pressure(Mpa) | Max. speed(min-1) | ton | ||||||||||||||||||||||||||||||||||||||||||||||||||
| PHV-1B | 1510 | 458.3 | 24.5 | 80 | ~1.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| PHV-2B | 2420 | 670.8 | 24.5 | 75 | ~2.0 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| PHV-3B | 4114 | 1134.5 | 26.0 | 70 | ~3.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| PHV-4B | 8312 | 2131.6 | 26.5 | 65 | ~6.0 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| PHV-5B | 12941 | 2917.0 | 32.0 | 60 | ~8.0 | ||||||||||||||||||||||||||||||||||||||||||||||||||
PHV Series TRAVEL DEVICE _ Dimensions
| MODEL | A | B | C | D | E | F | G | H | J | J’ | K | L | M(A/B) | N(PP) | O(DR) | ||||||||||||||||||||||||||||||||||||||||
| PHV-1B | Ø175 | Ø155 | Ø140 | Ø175 | Ø155 | Ø140 | (190) | 45 | 68 | - | 9-M10x1.5 | 8-M10x1.5 | 2-G3/8 | G1/8 | 2-G1/4 | ||||||||||||||||||||||||||||||||||||||||
| PHV-2B | Ø200 | Ø180 | Ø160 | Ø190 | Ø170 | Ø150 | (222.5) | 40 | 83.5 | - | 9-M10x1.5 | 8-M10x1.5 | 2-G3/8 | G1/8 | 2-G1/4 | ||||||||||||||||||||||||||||||||||||||||
| PHV-3B | Ø235 | Ø212 | Ø190 | Ø214 | Ø192 | Ø165 | (260.5) | 50 | 91.5 | 134.5 | 12-M12x1.75 | 12-M12x1.75 | 2-G1/2 | G1/4 | 2-G1/4 | ||||||||||||||||||||||||||||||||||||||||
| PHV-4B | Ø288 | Ø262 | Ø230 | Ø246 | Ø220 | Ø180 | (296) | 75.5 | 81 | 119.5 | 12-M14x2 | 12-M14x2.0 | 2-G1/2 | G1/4 | 2-G1/4 | ||||||||||||||||||||||||||||||||||||||||
| PHV-5B | Ø330 | Ø300 | Ø265 | Ø280 | Ø250 | Ø210 | 347.5 | 80 | 112 | - | 15-M14x2 | 14-M16x2 | 2-G1/2 | G1/4 | 2-G1/4 | ||||||||||||||||||||||||||||||||||||||||
