Specifications
| MODEL | Max. output torque(kNㆍm) | Max. working pressure(MPa) | Max. speed(rpm) | Max. flow rate(L/min.) | Typical applications | ||||||||||||||||||||||||||||||||||||||||||||||||||
| MAG-12V-120E | 1.18 | 20.6 | 80 | 20 | Mini excavator | ||||||||||||||||||||||||||||||||||||||||||||||||||
| MAG-18V-230F | 2.26 | 24.5 | 70 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| MAG-18V-350F | 3.43 | 27.5 | 60 | 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| MAG-26V-400F | 3.92 | 27.5 | 60 | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| MAG-33V-650F | 6.37 | 27.5 | 60 | 60 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| MAG-50VP-800 | 7.84 | 29.4 | 55 | 80 | Midi excavator | ||||||||||||||||||||||||||||||||||||||||||||||||||
| MAG-85VP-1800E | 17.7 | 34.3 | 55 | 150 | Excavator | ||||||||||||||||||||||||||||||||||||||||||||||||||
| MAG-85VP-2400E | 23.5 | 34.3 | 50 | 150 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| MAG-170VP-3800G | 37.3 | 34.3 | 50 | 270 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| MAG-230VP-6000 | 58.8 | 34.3 | 50 | 320 | |||||||||||||||||||||||||||||||||||||||||||||||||||

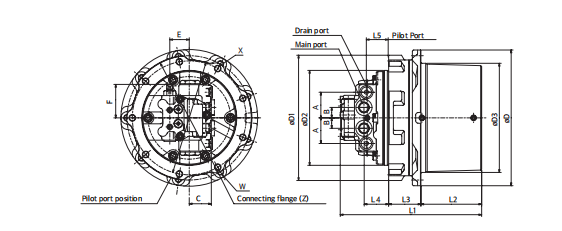

Dimensions
| MODEL | ØD1 | ØD2 | ØD3 | ØD4 | L1 | L2 | L3 | L4 | L5 | ||||||||||||||||||||||||||||||||||||||||||||||
| MAG-12V-120E | 179 | 140 | 140 | 177 | 205 | 95 | 45 | 50 | 51 | ||||||||||||||||||||||||||||||||||||||||||||||
| MAG-18V-230F(W/A.C.V) | 190 | 150 | 160 | 200 | 250 | 104 | 40 | 59 | 61 | ||||||||||||||||||||||||||||||||||||||||||||||
| MAG-18V-350F(W/A.C.V) | 215 | 165 | 190 | 238 | 263 | 115 | 50 | 48 | 41.5 | ||||||||||||||||||||||||||||||||||||||||||||||
| MAG-26V-400F(W/A.C.V) | 215 | 165 | 204 | 255 | 288 | 120 | 70 | 46 | 41.5 | ||||||||||||||||||||||||||||||||||||||||||||||
| MAG-33V-650F(W/A.C.V) | 264 | 200 | 230 | 286 | 296 | 128 | 68 | 50 | 43.5 | ||||||||||||||||||||||||||||||||||||||||||||||
| MAG-50VP-800(W/R.V) | 284 | 210 | 265 | 332 | 354 | 145 | 80 | 70 | 64 | ||||||||||||||||||||||||||||||||||||||||||||||
| MAG-85VP-1800E | 350 | 290 | 324 | 394 | 387 | 180 | 83 | 89 | 107 | ||||||||||||||||||||||||||||||||||||||||||||||
| MAG-85VP-2400E | 400 | 330 | 365 | 437 | 713 | 200 | 100 | 75 | 93 | ||||||||||||||||||||||||||||||||||||||||||||||
| MAG-170VP-3800G | 370 | 300 | 402 | 469 | 526 | 254 | 99 | 128 | 131 | ||||||||||||||||||||||||||||||||||||||||||||||
| MAG-230VP-6000 | 462 | 380 | 450 | 530 | 613 | 313 | 112 | 157 | 171 | ||||||||||||||||||||||||||||||||||||||||||||||
| MODEL | A | B | C | E | F | Main port | Drain port | Pilot port | W | X | ØY | ØZ | |||||||||||||||||||||||||||||||||||||||||||
| MAG-12V-120E | 43 | 16.5 | 39 | 37 | 54.5 | G1/4(PF1/4) | G1/4(PF1/4) | G1/4(PF1/4) | 8-M10 | 8-M10 | 155 | 155 | |||||||||||||||||||||||||||||||||||||||||||
| MAG-18V-230F(W/A.C.V) | 46.5 | 19.5 | 40 | 37 | 58 | G3/8(PF3/8) | G1/4(PF1/4) | G1/4(PF1/4) | 13-M10 | 12-M10 | 170 | 180 | |||||||||||||||||||||||||||||||||||||||||||
| MAG-18V-350F(W/A.C.V) | 54 | 22 | 45 | 41 | 71 | G1/2(PF1/2) | G1/4(PF1/4) | G1/4(PF1/4) | 11-M12 | 11-M12 | 192 | 215 | |||||||||||||||||||||||||||||||||||||||||||
| MAG-26V-400F(W/A.C.V) | 54 | 22 | 45 | 41 | 71 | G1/2(PF1/2) | G3/8(PF3/8) | G1/4(PF1/4) | 9-M12 | 11-M12 | 192 | 232 | |||||||||||||||||||||||||||||||||||||||||||
| MAG-33V-650F(W/A.C.V) | 54 | 22 | 45 | 41 | 71 | G1/2(PF1/2) | G3/8(PF3/8) | G1/4(PF1/4) | 12-M14 | 12-M14 | 240 | 262 | |||||||||||||||||||||||||||||||||||||||||||
| MAG-50VP-800(W/R.V) | 58 | 23 | 50 | 48 | 71 | G1/2(PF1/2) | G3/8(PF3/8) | G1/4(PF1/4) | 12-M16 | 12-M14 | 250 | 300 | |||||||||||||||||||||||||||||||||||||||||||
| MAG-85VP-1800E | 71 | 28 | 84 | 108 | - | G3/4(PF3/4) | G1/2(PF1/2) | G1/4(PF1/4) | 16-M16 | 15-M15 | 320 | 364 | |||||||||||||||||||||||||||||||||||||||||||
| MAG-85VP-2400E | 71 | 28 | 84 | 108 | - | G3/4(PF3/4) | G1/2(PF1/2) | G1/4(PF1/4) | 16-M16 | 22-M16 | 370 | 405 | |||||||||||||||||||||||||||||||||||||||||||
| MAG-170VP-3800G | - | 54 | 95 | 110 | - | G1(PF1) | G1/2(PF1/2) | G1/4(PF1/4) | 30-M16 | 22-M16 | 340 | 440 | |||||||||||||||||||||||||||||||||||||||||||
| MAG-230VP-6000 | 87 | 37 | 89 | 113 | - | G1(PF1) | G1/2(PF1/2) | G1/4(PF1/4) | 20-M24 | 24-M20 | 425 | 495 | |||||||||||||||||||||||||||||||||||||||||||
